PQ340F/H手动偏心半球阀

简要描述:

禹沪公司的手动偏心半球阀是利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,*达到良好的密封目的。偏心半球阀的球体和阀座*脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。

PQ340Y偏心半球阀

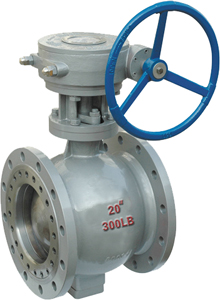

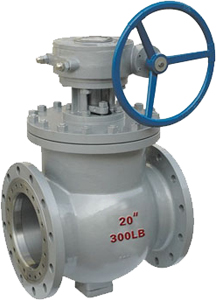

上装式蜗轮偏心半球阀侧装式蜗轮偏心半球阀
上装式蜗轮偏心半球阀侧装式蜗轮偏心半球阀

一、手动偏心半球阀 产品概述

上海禹沪公司的手动偏心半球阀是利用偏心阀体,偏心球体和阀座,阀杆作旋转运动时在共同轨迹自动定心,关闭过程中越关越紧,*达到良好的密封目的。手动偏心半球阀的球体和阀座*脱离,消除了密封圈的磨损,克服了传统球体阀座与球体密封面始终磨损的问题,非金属弹性材料被嵌入金属座中,阀座金属面受到良好的保护。手动偏心半球阀特别适用于钢铁业,铝业,纤维,微小固体颗粒,纸浆,煤灰,石油气等介质。

二、手动偏心半球阀 产品特点

1、其结构采用偏心契紧原理通过传动机构达到闸紧、调节、关闭的目的,密封副是金属面环带硬面接触密封,双偏心结构在开启时阀芯位于藏球室内,流通截面大,且阀门不被冲刷,关闭时阀芯不被冲刷,开启时阀芯球面沿阀座渐进,有效地切除结垢障碍,实现可靠密封。它对两相混流易结垢固体析出的混流输送特别有效。
2、阀门的半球用双金属,母材上堆焊不同的合金,阀座也作相应堆焊经特殊的处理,密封面组合成防腐、耐磨、高强度等各种类型,满足不同场合需求。
3、密封严密、输送有害气体可达零泄露。
4、密封副的阀芯留有补偿量、当阀做磨损后,关闭时再转动少许,任能可靠密封,延长了使用寿命。此外,用户将压紧螺母拧掉,调整或更换后阀座仍可用,避免了阀门密封失效后,整台报废的弊端。

三、手动偏心半球阀 性能参数

公称压力(Mpa)0.61.01.62.54.0
公称通经(mm)40-160040-160040-120040-60040-600
密封试验压力(Mpa)0.661.11.762.754.4
壳体试验压力(Mpa)0.91.52.43.756.0
适用温度(℃)-29~300、-29~425、-29~540
适用介质清水、海水、污水、酸碱等液体、料浆、蒸汽、燃气、油类
驱动方式手动、电动、气动
连接形式法兰连接、对夹连接
安装方式立式安装、卧式安装

四、手动偏心半球阀 零件材料

名称材质
阀体QT450、WCB、ZG20CrMo、ZG1Cr18Ni9Ti
阀轴2Cr13、1Cr13
阀瓣合金渗氮钢、渗氮不锈钢、耐磨钢
阀座合金渗氮钢、渗氮不锈钢、耐磨钢
轴承铝青铜、FZ-1复合材料
填料聚四氟乙烯、柔性石墨

五、手动偏心半球阀 产品选型

选型时请填写《规格书》或注明以下内容:
1、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2、若已经由设计单位选定我公司的产品型号,请按型号直接向我司经营部订购;
3、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。

温馨提示:如需详细产品资料,请与本公司技术部或销售部,。

相关名称:手动偏心半球阀,PQ340Y法兰偏心半球阀
