ZJHM气动薄膜套筒调节阀,气动套筒调节阀





一、气动薄膜套筒调节阀 产品概述

本公司自主研发生产的ZJHM系列精小型气动薄膜套筒调节阀是采用双密封结构,由多弹簧气动薄膜执行机构和低流阻精小型套筒调节阀阀体组成,多弹簧执行机构高度低、重量轻、装备简便。精小型阀体流道呈S流线型,气动套筒调节阀具有结构紧凑、重量轻、动作灵敏、压降损失小、阀容量大、流量特性精确、维护方便等优点,可用于苛刻的工作条件。气动薄膜套筒调节阀特别适用于泄露量要求不高、阀前后压差较大的场合。气动套筒调节阀主要特点如下:
1)采用平衡型双密封阀芯,不平衡力下,允许压差大,操作稳定。
2)阀芯导向面大,可改善由涡流和冲击引起的振荡。
3)比普通的单、双座调节阀噪声降低10dB左右。
4)结构简单,装拆维修方便。

气动薄膜套筒调节阀

气动薄膜套筒调节阀

ZJHM气动薄膜套筒调节阀ZPD定位器

ZJHM气动薄膜套筒调节阀HEP定位器

二、气动薄膜套筒调节阀 主要技术参数

公称通径(DN)

20

25

32

40

50

65

80

100

125

150

200

250

300

阀座直径(dn)

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量系数(KV)

直线

10

11

17.6

27.5

44

69

110

176

275

440

630

1000

1600

等百分

6.3

10

16

25

40

63

100

155

250

370

580

900

1300

允许压差(MPa)

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1

2.6

2.2

公称压力(MPa)

1.62.54.06.410.0

额定行程(mm)

16

25

40

60

100

配用执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

阀盖形式

标准型(-17+250、高温型(+250+450、低温型(-40-196、波纹管密封型(-40+350

压盖形式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、V型柔性石墨填料

阀芯形式

平衡式阀芯套筒导向

流量特性

直线性、等百分比

三、气动薄膜套筒调节阀 执行器技术参数

配置执行器类别

ZHA/B多弹簧簿膜执行机构

执行器型号

ZHA/B-22

ZHA/B-23

ZHA/B-34

ZHA/B-45

ZHA/B-56

有效面积(cm2)

350

350

560

900

1400

行程(mm)

1016

24

40

4060

100

弹簧范围(KPa)

20100(标准)、20-6060-10040-20080-240

膜片材料

丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布

供气压力

140400KPa

气源接口

RC1/4"

环境温度

-30+70

可配附件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

作用形式

气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC)

四、气动薄膜套筒调节阀 主要结构图

气动套筒调节阀

气动套筒调节阀

气动套筒调节阀金属硬密封结构

气动套筒调节阀四氟软密封结构

五、气动薄膜套筒调节阀 主要零件材料

1

阀体

WCB

304

316

316L

2

垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

3

套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

密封中垫

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

PTFE\石墨垫片

6

阀盖

WCB

304

316

316L

7

阀杆

304

304

316

316L

8

填料

PTFE/石墨

PTFE/石墨

PTFE/石墨

PTFE/石墨

9

螺栓

25

不锈钢

不锈钢

不锈钢

10

填料压盖

WCB

304

316

316L

六、气动薄膜套筒调节阀 主要性能指标

项目

不带定位器

带定位器

基本误差%

±5.0

±1.0

回差%

3.0

1.0

死区%

3.0

0.4

始终点偏差%

气开

始点

±2.5

±1.0

始点

±5.0

±1.0

气关

始点

±5.0

±1.0

终点

±2.5

±1.0

额定行程偏差%

2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

301

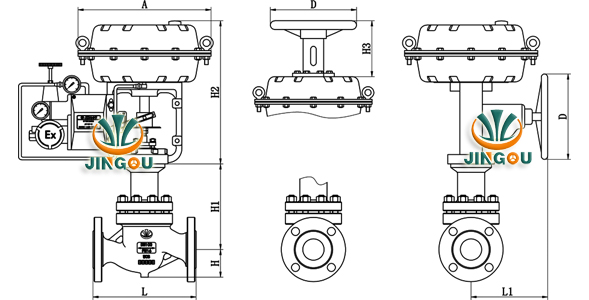

七、气动薄膜套筒调节阀 外形图

气动薄膜套筒调节阀  外形尺寸

气动薄膜套筒调节阀 外形尺寸图

八、气动薄膜套筒调节阀 安装连接尺寸

公称通径 DN(mm)

25

32

40

50

65

80

100

125

150

200

250

300

L

PN16/25

185

200

220

250

275

300

350

410

450

550

670

770

PN40

190

210

230

255

285

310

355

425

460

560

740

805

PN64

200

210

235

265

295

320

370

440

475

570

750

820

H

PN16/25

117

120

139

144

188

208

220

268

278

320

441

503

PN40

124

128

145

150

195

220

230

280

290

335

465

528

PN64

130

135

155

170

205

240

255

295

310

360

480

550

H1

165

185

185

205

245

255

270

335

365

430

560

680

H2

298

298

298

298

380

380

380

510

510

510

650

650

H3

177

177

177

177

182

182

182

182

182

218

218

218

L1

280

280

280

280

350

350

350

475

475

475

560

560

A

282

282

282

282

360

360

360

470

470

470

580

580

D

220

220

220

220

270

270

270

320

320

320

400

400

禹进公司专业生产气动薄膜套筒调节阀系列产品,咨询气动套筒调节阀产品详细信息.我们将竭诚为您提供优质的服务!
