智能电动调节阀,进口电动调节阀
一、智能电动调节阀 产品概述
本公司自国外引进的新型智能电动调节阀是一种平衡式高压差电动调节阀。配用智能一体式电动执行机构，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制电动调节阀的开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。智能型电动调节阀总体结构紧凑、重量轻、稳定性好、防护等级高。其智能电动调节阀广泛应用于大型火电厂、化工厂、水处理和污水处理、天然气油田、钢铁厂等自动控制系统中。
|
|
|
| ZRZP智能电动调节阀（法兰式） | ZRZP智能电动调节阀（高压焊接式） |
二、智能电动调节阀 主要技术参数
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 阀座直径（dn） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 额定流量系数（KV） | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 875 | 1250 |
| 套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 360 | 570 | 850 | 1180 | |
| 公称压力（MPa） | 1.6、2.5、4.0、6.4、10.0、16.0、25.0 | |||||||||||||
| 额定行程（mm） | 16 | 25 | 40 | 60 | 100 | |||||||||
| 阀盖形式 | 标准型（-17～+250℃）、高温型（+250～+450℃）、低温型（-40～-196℃）、波纹管密封型（-40～+350℃） | |||||||||||||
| 压盖形式 | 螺栓压紧式 | |||||||||||||
| 密封填料 | V型聚四氟乙烯填料、V型柔性石墨填料 | |||||||||||||
| 阀芯形式 | 单座式、笼式、套筒式 | |||||||||||||
| 流量特性 | 等百分比 | |||||||||||||
| 允许压差（MPa） | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0,7 | 0.6 | 0.5 | 0.3 | 0.1 |
| 套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 配置执行器类别 | 德国PS、英国罗托克、德国欧码、西门子等电动执行器 | |||||||||||||
| 执行器参数 | 电源电压：220V、380V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC | |||||||||||||
| 防护等级：相当IP65、IP67、隔爆标志：ExdⅡBT4（ExdⅡBT6特殊定制）、手操功能：手柄 | ||||||||||||||
| 环境温度：-25～+70℃、环境湿度：≤95% | ||||||||||||||
三、智能电动调节阀 主要结构图
|
|
|
| 智能电动调节阀 （单座结构） | 智能电动调节阀 （套筒结构） |
四、智能电动调节阀 主要零件材料
| 1 | 阀体 | WCB | 304 | 316 | |
| 2 | 垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 3 | 阀座/套筒 | 304 | 304 | 316 | |
| 4 | 阀芯 | 304 | 304 | 316 | |
| 5 | 导向套/并帽 | 304 | 304 | 316 | |
| 6 | 中垫 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 | PTFE\石墨垫片 |
| 7 | 阀盖 | WCB | 304 | 316 | |
| 8 | 阀杆 | 304 | 304 | 316 | |
| 9 | 金属垫 | 304 | 304 | 316 | |
| 10 | 填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
| 11 | 螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
| 12 | 填料压盖 | WCB | 304 | 316 | |
五、智能电动调节阀 主要性能指标
| 项目 | 指标值 | ||
| 基本误差% | ±1.0 | ||
| 回差% | 1.0 | ||
| 死区% | 1.0 | ||
| 始终点偏差% | 电开 | 始点±1.0 | 终点±1.0 |
| 始点±1.0 | 终点±1.0 | ||
| 电关 | 始点 | ±1.0 | |
| 终点 | ±1.0 | ||
| 额定行程偏差% | ≤1.0 | ||
| 泄露量L/h | 0.01%×阀额定容量 | ||
| 可调范围R | 30：1 | ||

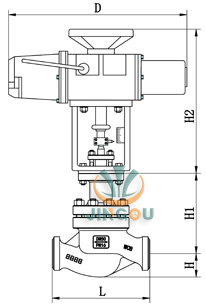

六、智能电动调节阀 外形图
|
|
|
| 智能电动调节阀（法兰式） | 智能电动调节阀（焊接式） |
七、智能电动调节阀 安装连接尺寸
| 公称通径（DN） | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 600 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 610 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 650 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
| H2 | 503 | 533 | 512 | 512 | 620 | 575 | 570 | 570 | 555 | 555 | 570 | 756 | 756 | |
| D | 460 | 530 | 630 | |||||||||||
禹进公司专业生产智能电动调节阀系列产品,咨询进口电动调节阀产品详细信息.我们将竭诚为您提供优质的服务！
