PZ973H-电动刀型闸阀,电动刀闸阀

供应数量:336

发布日期:2024/2/15

有效日期:2024/8/15

原 产 地:上海市松江区新桥镇华民路388号

已获点击:336

打印当前页

免费咨询:86-021-5107 8175

发邮件给我们:2732235556@qq.com

分享到:
在线咨询 点击收藏

PZ973H电动刀型闸阀,电动刀闸阀



一、电动刀型闸阀 产品概述

禹进公司生产的电动刀型闸阀具有结构简单紧凑、设计合理、轻型节材,密封可靠、操作轻便灵活、体积小、通道流畅、流阻小、重量轻、易安装、易拆卸等优点,可在工作压力1.0MPa-2.5MPa,使用温度-29-650情况下正常工作。电动刀型闸阀其闸板具有剪切功能,可刮除密封面上的粘着物,自动清除杂物,不锈钢闸板可防止腐蚀引起的密封泄漏。电动刀型闸阀广泛应用于化工、煤碳、制糖、污水、造纸等领域,是一种理想的密封阀门。电动刀型闸阀特别适用于造纸行业在管道上作调节和节流使用。

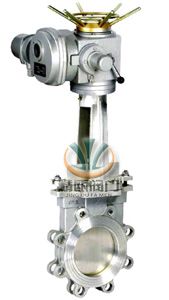

电动刀型闸阀

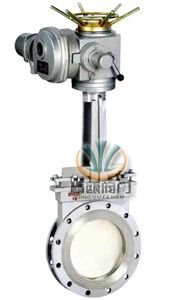

电动刀闸阀

电动刀型闸阀

电动刀型闸阀梅花式

二、电动刀型闸阀 产品特点

1)电动刀形闸阀按照口径不同制成暗杆和明杆两种形式暗杆DN501000mm,明杆DN50900mm),全圆形的直流通道设计不存渣、不卡阻。刀板底端加工成刀刃状,对松软物料如纤维、纸浆、木浆具有切断功能,同时有良好开启和关闭作用。在刀板上端安装有硬聚四氟乙烯刮泥器,可防止粉尘、砂砾等擦伤性物质进入填料盒,可显著提高刀板寿命。阀板材质选用不锈钢、精磨抛光处理可获得*密封效果。设计紧凑、占据空间小、重量轻、价格便宜、易于安装、耐磨防堵措施完善、便于维修、使用方便及寿命长,并且可任意选用驱动装置。
2)阀体、填料涵均为精密铸造,其中阀体采用凸缘式整体铸造,材质可根据用户需要选用304316316LWCB2Crl3,密封圈采用PTFE增强聚四氟乙烯材质,耐腐蚀、耐磨损、不沾渣。
3)阀板有5个支撑点,使阀板有很好的自对中。当阀门处于关闭状态,并承受背压时,阀板不发生偏移。
4)电动刀形闸阀可以配置手轮、手动拉链、正齿轮传动、伞齿轮传动、气动和电动。
5)电动刀形闸阀内部可制成V形、三角形、五角形通道。V型闸板可作为调节控制使用。
6)电动刀形闸阀连接形式有对夹式、法兰支耳式,密封有金属对金属硬密封、金属对聚胺脂、带增强的聚四氟乙烯软密封。
7)适用介质:金矿粉、尾矿、纸浆、木浆、纤维、粉尘、化学品处理污水、沉淀池、矿砂、炉渣、煤泥、沥青、料仓出口、水果、谷物、水泥浆、屠宰厂废水等。

三、电动刀型闸阀 主要零件材料

零件名称

材料名称

材料牌号

圆螺母

优质碳素钢

25

手轮

灰口铸钢

HT200

轴承压盖

优质碳素钢

35

阀杆螺母

铝青铜

ZCuA19Mn2ZCuA19Fe4Ni4Mn2

铝黄铜

ZCuZn25A16Fe3Mn3

轴承

51110

阀杆

不锈钢

3043162Cr13

支架

碳素钢、不锈钢

WCBCF8

闸板

不锈钢

304316304L316L2Cr13

螺栓螺母

优质碳素钢

35

填料压盖

碳素钢

WCB

填料

柔性石墨盘根石棉根、增强四氟纤维盘根

阀体

碳素钢、不锈钢

WCBCF8304)、CF3304L
CF8M316)、CF3M316L)、
密封座堆焊合金或不锈钢

四、电动刀型闸阀 主要设计标准

设计制造

JB/T 8691-98

结构长度

GB/T 15188.2-94

法兰连接尺寸

GB/T 9113-2000

阀门检查和试验

GB/T 13927-92

五、电动刀型闸阀 主要性能规范

压力PN(MPa)

壳体试验(MPa)

密封试验(MPa)

适用介质

1.0

1.5

1.1

烟气、灰、渣水混合物、空气混合物

1.6

2.4

1.8

六、电动刀型闸阀 产品选型

1)阀体参数:公称通径、工作压力、工艺介质、使用场合、阀体材料等系列参数。
2)执行器参数:电源电压、控制方式开关型,调节型、控制信号(4-20mA,1-5V)、作用方式-开式,电-关式
尽量详细提供以上技术参数,方便我公司销售及技术人员为您准确选型。如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务!

禹进公司专业生产电动刀型闸阀系列产品,咨询电动排污闸阀产品详细信息.我们将竭诚为您提供优质的服务!
