H76W/H-对夹式双瓣止回阀,蝶式止回阀

供应数量:429

发布日期:2024/2/15

有效日期:2024/8/15

原 产 地:上海市松江区新桥镇华民路388号

已获点击:429

打印当前页

免费咨询:86-021-5107 8175

发邮件给我们:2732235556@qq.com

分享到:
在线咨询 点击收藏

H76W/H对夹式双瓣止回阀

H76W/H蝶式止回阀

一、对夹式双瓣止回阀 产品概述

禹进公司生产的对夹式双瓣止回阀也成为蝶式止回阀,对夹式双瓣止回阀用于纯净管路及工业、环保、水处理、高层建筑给排水管路,阻止介质逆向流动之用。蝶式止回阀采用对夹式,蝶板为两个半圆,且采用弹簧强制复位,密封面可为本体堆焊耐磨材料或衬橡胶,使用范围广,密封可靠。

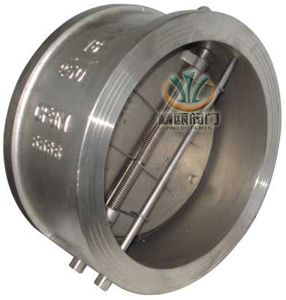

对夹双瓣止回阀 (蝶式止回阀)

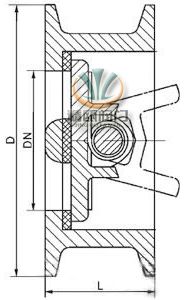

对夹双瓣止回阀 (结构图)

对夹双瓣止回阀蝶式止回阀

对夹双瓣止回阀结构图

二、对夹式双瓣止回阀 主要技术参数

公称通径

DN(mm)

50~1200

公称压力

PN(MPa)

1.0

1.6

2.5

4.0

试验压力Ps(MPa)

强度试验

1.5

2.4

3.75

6.0

密封试验

1.1

1.76

2.75

4.4

适用介质

水、蒸汽、油品、污水、酸碱类

适用温度

橡胶密封面(X-20~120
合金钢密封面(H)主体碳钢-29~425
不锈钢主体用于酸类介质-29~200

三、对夹式双瓣止回阀 主要零件材料

名称

材料

阀体

铸铁、铸钢、不锈钢、铬镍钼钛钢

阀板

铸铁、铸钢、不锈钢、铬镍钼钛钢

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

密封圈

橡胶、不锈钢、合金钢

弹簧

60Si2Mn3Cr1317-7PHINCONEL

四、对夹式双瓣止回阀 订货须知

订货时请填写《规格书》或注明以下内容:
1
、若订货前未选定型号,请向我们提供使用参数:1.公称通径,2.流体性质(包括公称压力、温度、粘度或酸碱性),3.阀体、阀芯材料。
2
、若已经由设计单位选定我公司的产品型号,请按型号直接向我司销售部订购;
3
、当使用的场合非常重要或管路比较复杂时,请您尽量提供设计图纸和详细参数,由我们的专家为您审核把关。
